Квантові технології часто продають як історію про алгоритми, кріостати й надпровідні схеми. Але в основі більшості проривів лежить значно «приземленіша» річ — матеріал. Його чистота, дефекти, межі зерен, напруження в тонкій плівці та навіть те, як атоми «сідають» на підкладку, визначають, чи проживе кубіт мікросекунди або ж стане пристроєм, який можна масштабувати. Саме тому нова система в MIT.nano, спрямована на роботу з матеріалами для квантових досліджень, звучить як стратегічна інвестиція не лише в обладнання, а в швидкість і відтворюваність науки.
Квантова інженерія впирається в мікроскопічні дрібниці
У класичних напівпровідниках індустрія десятиліттями вчилася робити процеси стабільними: контроль домішок, рівномірність шарів, метрики якості — усе це стало мовою виробництва. Квантові платформи — від надпровідників і спінових систем до топологічних матеріалів — часто працюють у режимі, де «дрібна» неоднорідність перетворюється на критичний шум. Один зайвий дефект у кристалі, зайва домішка на межі шарів або неправильна хімія поверхні — і параметри розбігаються так, що результати важко повторити навіть у сусідній лабораторії.

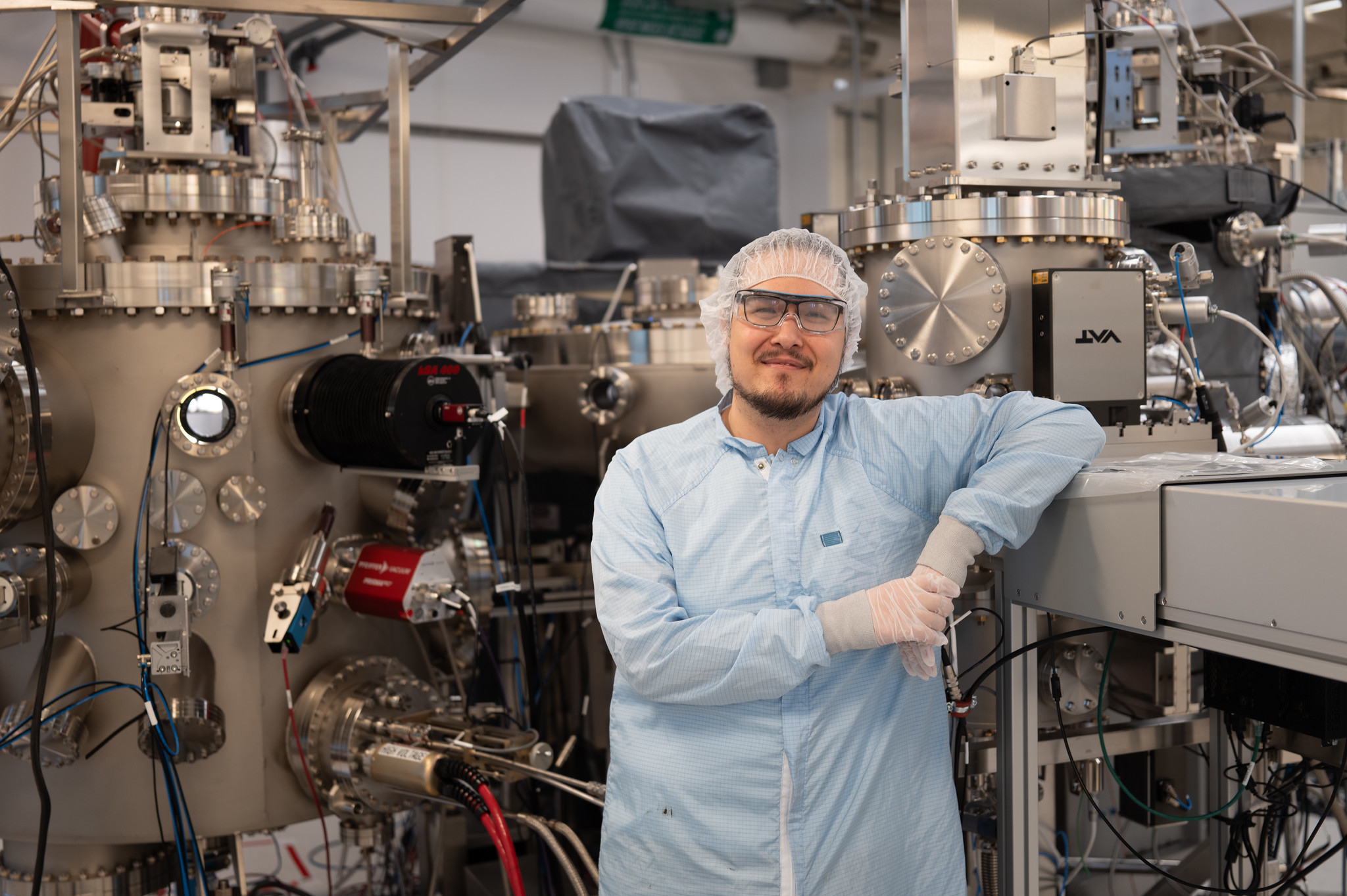

На практиці це означає, що квантова наука постійно потребує швидкого зворотного зв’язку: синтезували зразок — проміряли структуру, склад, електричні й магнітні властивості — внесли зміни — повторили. Якщо цей цикл розтягнутий на тижні через черги на прилади, потребу возити зразки між корпусами або відсутність єдиної методології, темп досліджень падає. Нова платформа в MIT.nano задумана як відповідь саме на цей «вузол»: зібрати під одним дахом інструменти, які дозволяють доводити квантові матеріали до стану, придатного для пристроїв, без постійного перемикання контексту.
Нова система в MIT.nano: ставка на замкнений цикл «створив–перевірив–вдосконалив»
Ключова ідея — не один «суперприлад», а середовище, де синтез і характеризація матеріалів під квантові задачі логічно стикуються між собою. Такі комплекси зазвичай включають точне осадження тонких плівок, контроль поверхні та інтерфейсів, інструменти для вимірювань структури на нанорівні, а також методи, що показують електронні й магнітні властивості. Цінність тут у зв’язках: коли команда може швидко перевірити, як зміна параметрів росту вплинула на дефекти чи на провідність, а не чекати «вікна» на окремий вимір десь в іншому місці.
Для квантових досліджень це виглядає як матеріалознавчий аналог CI/CD у софті: постійні маленькі ітерації, які підсилюють відтворюваність і дозволяють фіксувати, що саме змінило результат. У квантовому світі, де дрейф параметрів може зруйнувати експеримент, дисципліна процесу часто не менш важлива, ніж нова теорія.
Чому такі «пісочниці» стають конкурентною перевагою університетів
Університетські нанофабрики та спільні лабораторії давно є магнітом для міждисциплінарних команд. Але квантові технології різко підняли ставки. По-перше, ринок праці для інженерів процесів, матеріалознавців і спеціалістів з інструментальних методів перегрітий: ті самі компетенції потрібні й для AI-інфраструктури (сенсори, пам’ять, фотоніка), і для енергетики, і для оборонних програм. По-друге, у квантовій гонці дедалі більше значення має не одиничний експеримент, а здатність стабільно виробляти серії зразків і пристроїв.
Коли дослідницький центр може забезпечити повний ланцюжок — від підготовки підкладок до аналізу меж шарів та перевірки електронних властивостей — він фактично зменшує «транзакційні витрати» науки. Це приваблює команди, гранти й партнерства з індустрією: компаніям простіше співпрацювати там, де не потрібно будувати власну міні-фабрику для кожної ітерації.
Матеріали для квантових платформ: де найбільше болить
У різних квантових підходів — різні матеріальні «болі», але є спільні мотиви:
- Інтерфейси: для надпровідних схем критичні межі між металом, оксидом та підкладкою; мікроскопічні «пастки» заряду на поверхні можуть з’їдати когерентність.
- Домішки та дефекти: у спінових системах або центрах кольору в кристалах потрібні контрольовані дефекти, але неконтрольовані — руйнують сигнал.
- Однорідність тонких плівок: квантові ефекти часто проявляються лише в дуже вузькому «вікні» товщин і напружень.
- Відтворюваність процесів: якщо два зразки, зроблені за «однаковим» рецептом, дають різні результати, масштабування стає міфом.
Саме тому інтегровані системи в середовищі на кшталт MIT.nano важливі не лише як науковий інструментарій, а як спосіб стандартизувати практики. Коли багато груп працюють на спільній платформі, швидше формується «спільна мова» параметрів і протоколів — те, чого квантовій спільноті часто бракує.
Де в цьому місце AI — і чому категорія «ai» тут доречна
Зв’язок із AI не зводиться до модного ярлика. По-перше, сучасні матеріалознавчі комплекси генерують масиви даних: спектри, карти складу, зображення дефектів, серії параметрів росту. Машинне навчання тут природно лягає на задачі виявлення кореляцій між режимами синтезу та властивостями зразків, автоматизацію контролю якості, пошук «аномалій» та прогнозування, який наступний експеримент найінформативніший.
По-друге, квантові дослідження поступово переходять у режим «високопродуктивного» експерименту: не один зразок на місяць, а десятки ітерацій, що потребують системного аналізу. Там, де раніше рішення приймалися на інтуїції окремого аспіранта, сьогодні може працювати комбінація: фізичні моделі + статистика + алгоритми планування експериментів. І якщо платформа MIT.nano спроєктована так, щоб підтримувати швидкий цикл перевірки гіпотез, вона природно стає майданчиком для таких AI-підходів — від керування процесом осадження до класифікації дефектів за мікроскопічними зображеннями.
Індустріальний сигнал: від «наукової цікавості» до передвиробничих практик
Квантова індустрія переживає період тверезіння: гучні обіцянки стикаються з інженерними реаліями. Інвестори та держпрограми дедалі частіше дивляться не лише на кількість кубітів у пресрелізі, а на те, чи є у команди контроль над матеріальною базою, чи вміє вона повторювати результати, чи може пояснити джерела втрат і шумів. Саме в цьому контексті нові системи на кшталт тієї, що запускається в MIT.nano, читаються як інфраструктура «другої хвилі» квантового розвитку — менш романтичної, але набагато ближчої до продукту.
Для партнерів із промисловості це також спосіб знизити ризики: співпраця з академічним центром, який має контрольоване середовище для синтезу й вимірювань, дозволяє перевіряти матеріальні гіпотези швидше й дешевше, ніж будувати весь стек in-house. А для університету — це шанс виховати інженерів процесів нового типу: тих, хто однаково добре розуміє фізику дефектів, роботу вакуумних систем і статистику даних.
Кадрова й культурна складова: обладнання без людей не працює
Найпотужніші прилади не дають ефекту, якщо немає культури користування: протоколів, калібрувань, навчання, відповідальності за чистоту процесів. Сильні спільні лабораторії виграють тим, що інвестують у «невидимий» шар — інженерів і науковців-операторів, які підтримують стабільність, допомагають з методиками й забезпечують, щоб результати різних груп були порівнюваними. Для квантових матеріалів це особливо важливо: там, де одна невдала очистка або неправильне зберігання зразка може звести нанівець тижні роботи.
Якщо MIT.nano через нову систему зможе не лише дати доступ до інструментів, а й сформувати дисципліну процесів — це стане множником продуктивності для всього кампусу. У квантовій науці прогрес часто виглядає як серія маленьких покращень: на кілька відсотків менше шуму, трохи краща однорідність плівки, трішки довша когерентність. Але саме ці «відсотки» зрештою визначають, чи перетвориться демонстрація на лабораторному столі на технологію, здатну пережити сувору економіку масштабування.
Квантова гонка дедалі більше нагадує не спринт за сенсацією, а марафон процесної інженерії — і той, хто навчиться керувати матеріалами на рівні атомів так само впевнено, як кодом на рівні рядків, отримає вирішальну перевагу в найближчі роки.
