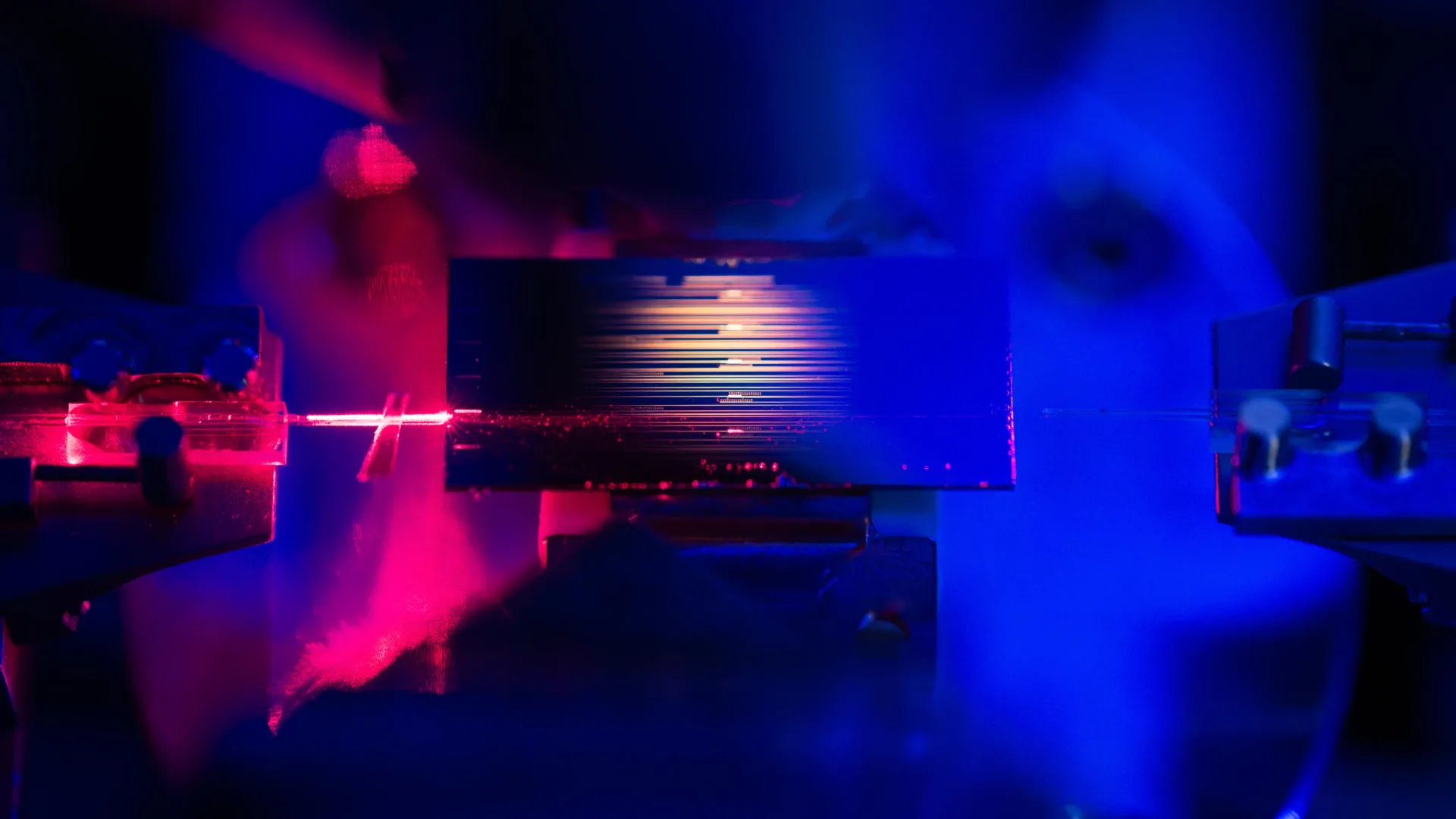

Оптичні системи давно обіцяють швидкість, яку електроніка наздоганяє зі скрипом: передача даних світлом може бути практично миттєвою, а втрати — нижчими. Але є вузьке місце, яке інженери знають напам’ять: щоб далеко «дотягнути» сигнал, його треба підсилювати, а типові оптичні підсилювачі або великі, або шумні, або енергозатратні. Стенфордська команда заявляє про чип, який підсилює світло приблизно у 100 разів і при цьому працює на напрочуд низькій потужності — настільки, що його потенційно можна уявити в пристроях, які живляться від батареї.
Чому підсилення світла — складніша задача, ніж здається
У телеком- та обчислювальній інфраструктурі підсилення — це не «покращення якості», а базова умова масштабу. Світловий сигнал слабшає в хвилеводах, з’єднаннях і на переходах між компонентами. У дата-центрах це означає менше запасу по бюджету сигналу та більше вимог до точності узгодження. У споживчій електроніці — обмеження на дальність і стабільність оптичних сенсорів. А в майбутніх оптичних інтерконектах між чипами — ризик, що частина переваг фотоніки «з’їсться» саме підсилювачами.
Класичні підсилювачі на кшталт волоконних (із рідкоземельним легуванням) добре працюють у магістралях, але вони фізично великі. Напівпровідникові оптичні підсилювачі можна інтегрувати ближче до чипів, однак у них є власні компроміси: шум, нелінійності, теплові режими. Інженерна мрія — маленький, тихий і «економний» підсилювач, який не зруйнує переваги фотоніки на рівні енергобюджету.
Петльовий резонатор як «енергетичний реюз»
Стенфордський підхід, судячи з опису, робить ставку не на грубу силу — не на те, щоб просто «влити» більше енергії в активне середовище, — а на повторне використання енергії всередині компактної структури. Ключовий образ — резонатор, у якому світло багато разів проходить по замкненому контуру, і за кожен оберт отримує додатковий «поштовх». Це схоже на те, як гойдалку легше розкачати маленькими, але синхронними імпульсами, ніж одним великим ривком.
Такий підхід важливий з двох причин. По-перше, він обіцяє високу ефективність: менше енергії витрачається марно, бо поле «живе» в резонаторі довше. По-друге, він може зменшувати шумові ефекти, які супроводжують підсилення в напівпровідниках. Для систем зв’язку шум — це не дрібниця: зайві флуктуації прямо перетворюються на помилки, а отже — на потребу в потужніших лазерах, складнішій корекції та більших витратах.
Окрема обіцянка — широкий робочий діапазон частот. Для практики це означає сумісність з різними каналами та модуляціями і меншу «вибагливість» до точного налаштування. А для інтеграції в електроніку — шанс, що компонент не стане лабораторним експонатом, який працює тільки в ідеальних умовах.
Чип, який потенційно не вимагає розетки
Найбільш провокативна деталь у цій історії — натяк на можливість роботи від батареї. Оптичні підсилювачі традиційно асоціюються з інфраструктурою, де є місце для тепловідведення та ватів споживання. Якщо ж підсилення світла стає «дешевим» у енергетичному сенсі, відкривається інша карта застосувань: переносні оптичні сенсори, компактні медичні прилади, вимірювальні системи, а також споживчі пристрої, де кожен міліват важливий.
Для виробників електроніки це звучить як можливість перерозподілити бюджет енергії: або зробити оптичні функції точнішими/дальнішими без удару по автономності, або вивільнити ресурси для інших блоків — наприклад, ШІ-обробки на краю. У сегменті AR/VR та носимих пристроїв будь-яка фотонна «магія» впирається в батарею та температуру корпусу. Компактний підсилювач може підняти планку для вбудованих лідарів, трекінгу або спектральних сенсорів — якщо, звісно, вдасться довести технологію до стабільного масового виробництва.
Наслідки для дата-центрів: менше тепла, більше фотоніки
Попри привабливість споживчого сценарію, найближчий «платоспроможний» клієнт для таких компонентів — дата-центри та мережеве обладнання. Сьогодні індустрія активно дивиться на оптичні інтерконекти як спосіб зняти обмеження електричних з’єднань між стійками, платами і навіть кристалами. Але економіка там жорстка: будь-який виграш у пропускній здатності швидко з’їдається енергоспоживанням, якщо доводиться піднімати потужність лазерів чи ставити «важкі» підсилювачі.
Технологія, що дає сильне підсилення за низької потужності та з низьким шумом, потенційно впливає на два ключові параметри: тепловий бюджет і щільність інтеграції. Менше тепла — це або менше витрат на охолодження, або можливість упакувати більше оптичних каналів ближче один до одного. А компактність — шанс наблизити підсилення до місця, де воно потрібне: без довгих траєкторій сигналу і зайвих втрат.
Де можуть виникнути «підводні камені»
У подібних проривах завжди є дистанція між лабораторним результатом і тим, що виявиться в каталозі постачальника для OEM. Перше питання — виробничі допуски. Резонаторні структури нерідко чутливі до мікроскопічних відхилень геометрії та матеріалів. Якщо пристрій справді тримає широкий діапазон і стабільність, це сильний сигнал, але промисловість все одно вимагатиме повторюваності на пластині, температурної стабільності та передбачуваної деградації з часом.
Друге — інтеграція з існуючими фотонними платформами. Сьогодні ринок рухається в бік кремнієвої фотоніки, де цінуються сумісність з CMOS-процесами, масштабування та зріла екосистема пакування. Якщо підсилювач потребує специфічних матеріалів чи складного з’єднання з лазерами/детекторами, вартість може злетіти. Третє — керування шумом у системі: навіть якщо сам підсилювач «тихий», реальна система часто виявляє інші джерела шумів і нелінійностей, які потрібно калібрувати.
Як це вписується в гонку між електронікою та фотонікою
Останні роки фотоніка переживає момент, подібний до раннього етапу GPU-революції: всі бачать потенціал, але інфраструктура ще не всюди готова. Бум ШІ змушує переглядати архітектури обчислень і комунікацій; зростання пропускної здатності впирається не лише в транзистори, а й у «дороги» між ними. Оптичні з’єднання виглядають як шлях до подолання цієї стелі, але вони потребують набору допоміжних компонентів — модуляторів, детекторів, стабілізації, пакування, і так, підсилювачів.
Тут і з’являється значення стенфордського підходу: якщо підсилення стає масштабованою функцією на крихітному чипі без великого рахунку за енергію, фотонні системи отримують шанс бути не екзотикою для «великих залізних» гравців, а базовим елементом у ширшому колі пристроїв. Це не гарантія революції, але важливий крок у тому напрямку, де фотоніка перестає вимагати особливих умов і починає поводитися як звичайний інтегрований блок — на кшталт радіомодуля чи сенсора.
Думка з індустрії: цінність у поєднанні трьох параметрів
Інженери, які будують оптичні тракти, зазвичай скептично ставляться до заяв про «і потужно, і економно, і без шуму». Але саме це поєднання й є товаром. Якщо узагальнити реакцію, яку часто можна почути від практиків фотоніки, вона зводиться до простого тесту: чи можна це запакувати, охолодити і повторити на виробництві без того, щоб ціна й складність перекреслили виграш?
Один із типових критеріїв — чи здатен компонент працювати стабільно в реальному температурному середовищі пристрою: від гарячих зон дата-центру до кишені користувача. Інший — чи не потребує він «ювелірного» налаштування під кожен екземпляр. Саме тому заяви про широку смугу та низький шум звучать як спроба відповісти на питання індустрії ще до того, як вона його поставить.
Якщо стенфордська розробка справді переносить підсилення світла з категорії «енергетично дорогого сервісу» в категорію «повсякденного функціонального блоку», то наступна битва відбудеться не в науковій статті, а в ланцюжку постачання: хто першим навчиться робити такі резонатори тисячами на пластині, пакувати їх без втрат і продавати як стандартний компонент — настільки буденний, що про нього не пишуть пресрелізи, але на ньому тримається швидкість нових поколінь оптичних систем.
